Análisis estructural de un rack estantería proveniente de otro proveedor
Necesidades del cliente
- Comprobar la integridad estructural de un rack diseñado y calculado por una tercera parte poco fiable.
- Plazo muy corto porque el montaje era inminente y en un país remoto.
Ventajas obtenidas por el cliente al contar con SAMAT
- Única ingeniería mecánica de Zaragoza que el cliente encontró con licencia legal de ANSYS capaz de realizar el trabajo.
- Tiempo récord, implementación inmediata.
- Rediseño de soluciones adecuadas a los problemas de estabilidad que presentaba la estructura original.
- Seguridad total sobre la solución acordada.
Planteamiento y desarrollo del proyecto
- Se emplearon 200 horas de Ingeniería SAMAT.
- A partir de un modelo de cálculo en formato Direct Modeller (ANSYS), se comienza a trabajar. La nomenclatura de los elementos de cálculo está en chino, por lo que la complejidad es total.

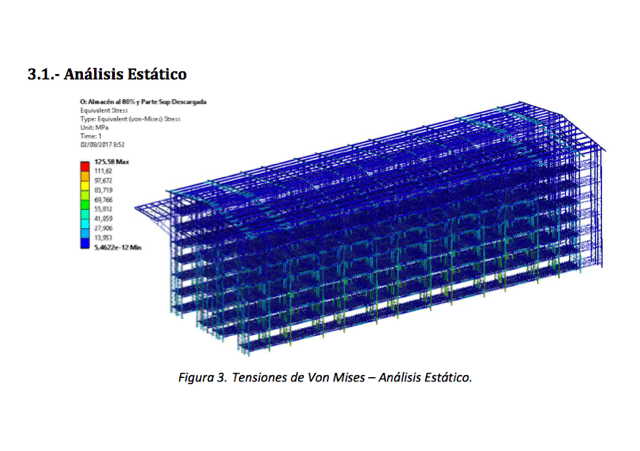

- Se calcula según el Eurocódigo y el resultado es negativo por presentar problemas estructurales con la acción del viento y también con en el sismo del país de destino.

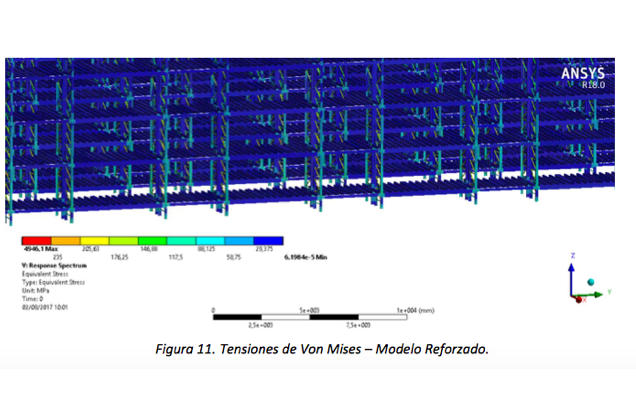

- Se diseñan ad-hoc soportes para los pilares, de modo que pueda salvarse la estructura completa.
- Recálculo de validación de la solución y redacción de informe técnico.
Características principales
- Estructura con más de 10.000 barras.
- Necesidad de validar los diferentes escenarios de nieve, viento y sismo.
- Debimos salvar numerosos contratiempos: lenguaje chino, incapacidad de diseñar sobre el modelo enviado, resultados negativos inesperados para el cliente, etc.

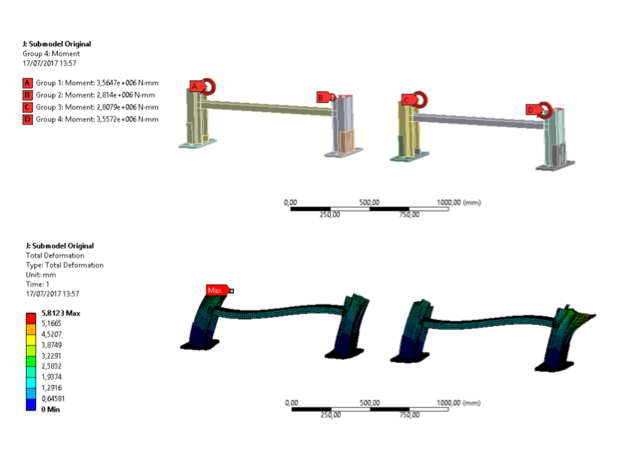

- Uso de diversas utilidades de ANSYS, principalmente, cálculo sísmico y submodelados.
